سیستم مدیریت باتری 8S 24v BMS، BMS برای باتری اسید سرب 100A 120A

جزئیات محصول:

محل منبع:	چین
نام تجاری:	XUWEN
گواهی:	CE,FCC,RoHS,UN38.3,MSDS
شماره مدل:	8S 24V 80A 100A 120A Lifepo4 BMS

پرداخت:

مقدار حداقل تعداد سفارش:	1 کامپیوتر
قیمت:	To be negotiated
جزئیات بسته بندی:	بسته بندی شده در جعبه کارتن صادراتی
زمان تحویل:	مورد مذاکره قرار گیرد
شرایط پرداخت:	T/T، Western Union، MoneyGram
قابلیت ارائه:	1000000 عدد در ماه

مخاطب

توضیحات محصول جزئیات

میزان تخلیه::	80A 100A 120A	مادهء اصلی::	الیاف شیشه
Min. حداقل Line Spacing: فاصله خطوط::	0.003 اینچ	کاربرد::	دوچرخه، اسکوتر الکترونیکی، قایق، اسکیت برد الکترونیکی
ضخامت تخته::	16 میلی متر	Min. حداقل Line Width: عرض خط::	0.1 میلی متر
برجسته:	سیستم مدیریت باتری 100 آمپر 24 ولت BMS , سیستم مدیریت باتری 24 ولت BMS 120 آمپر , باتری 24 ولت BMS برای باتری اسید سرب

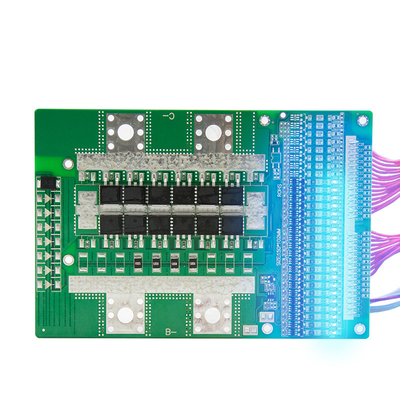

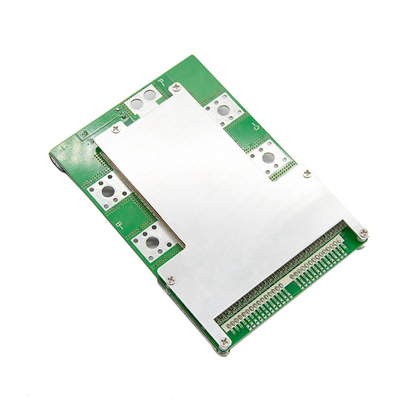

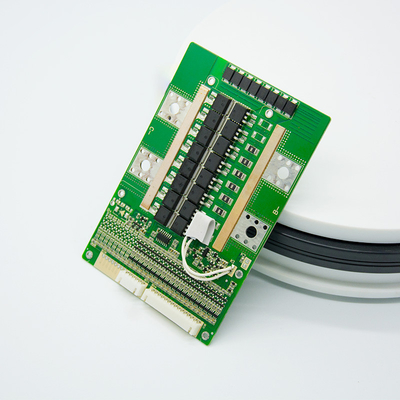

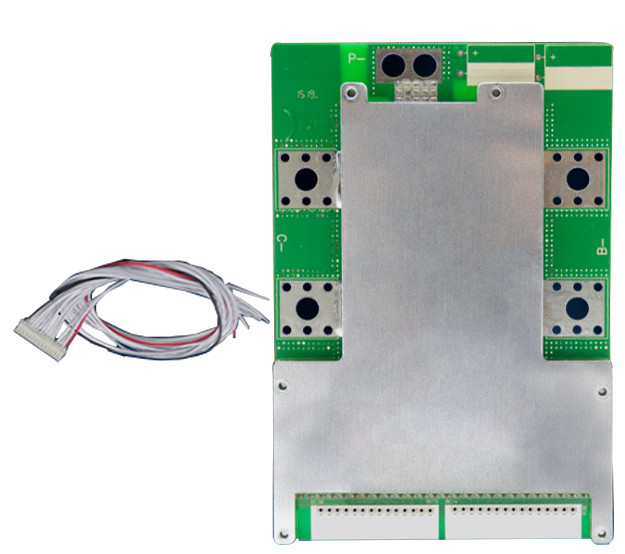

سیستم مدیریت باتری 8S 24V 80A 100A 120A Lifepo4 BMS برای باتری سرب اسید

این BMS برای بسته های باتری برای اینورتر، دوچرخه های برقی و موتورسیکلت های برقی طراحی شده است.
باتری های لیتیومی با خواص شیمیایی مختلف، مانند یون لیتیوم، لیتیوم پلیمر.لیتیوم فسفات آهن، و غیره حفاظت

برد ظرفیت بارگیری قوی دارد و حداکثر جریان تخلیه مداوم می تواند به 80A 100A 120A برسد.

● محافظت از سری 4 تا 24 سلولی

● عملکردهای مختلف حفاظتی برای شارژ و تخلیه

● تخلیه اضافه جریان، فرآیندهای عملکردی حفاظت از اتصال کوتاه سخت افزار

● سوئیچ کنترل تخلیه و موقعیت حفاظت از دمای تخلیه را ذخیره می کند.

● مصرف جریان ساکن بسیار کم

● حاوی عملکرد یکسان سازی شارژ

کارکرد	موارد تست	مشخصات			واحد
کارکرد	موارد تست	حداقل	تایپ کنید	حداکثر	واحد
جریان عملیاتی	جریان شارژ مجدد	-	-	100	آ
جریان عملیاتی	جریان تخلیه	-	-	100	آ
محافظ شارژ	ولتاژ شارژر (CC-CV) lifepo4	سری باتری *3.6			V
	ولتاژ شارژر (CC-CV) Li-ion	سری باتری *4.2			V
	حفاظت بیش از حد ولتاژ lifepo4	3.600	3.650	3.700	V
	ولتاژ حفاظت از شارژ بیش از حد Li-ion	4.220	4.250	4.280	V
	زمان تاخیر حفاظت از شارژ بیش از حد	500	1000	1500	اماس
	حفاظت بیش از حد شارژ بازیابی ولتاژ lifepo4	3.400	3.450	3.500	V
	حفاظت از شارژ بیش از حد ولتاژ بازیابی Li-ion	4.140	4.180	4.230	V
حفاظت تخلیه	حفاظت از تخلیه بیش از حد lifepo4 ولتاژ	2.400	2.500	2.600	V
	ولتاژ حفاظت از تخلیه بیش از حد Li-ion	2.700	2.800	2.900	V
	زمان تاخیر حفاظت از تخلیه بیش از حد	50	100	200	V
	حفاظت بیش از حد تخلیه ولتاژ بازیابی lifepo4	2.900	3000	3.100	V
	حفاظت از تخلیه بیش از حد ولتاژ بازیابی Li-ion	2.800	2.900	3000	V
	شرایط بازیابی حفاظت از تخلیه بیش از حد	فعال کردن بار یا شارژ را قطع کنید
حفاظت در برابر جریان اضافه	مقدار حفاظت در برابر جریان اضافه شارژ	_	_	_	آ
	تاخیر شارژ اضافه جریان	_	_	_	اماس
	تنظیم آزادسازی شارژ	_
	مقدار جریان حفاظتی جریان اضافه تخلیه 1	320	360	400	آ
	تأخیر حفاظتی جریان اضافه تخلیه 1	50	100	200	اماس
	شرایط بازیابی حفاظت از جریان اضافه تخلیه	فعال کردن بار یا شارژ را قطع کنید
حفاظت از اتصال کوتاه	زمان تأخیر حفاظت از اتصال کوتاه	100	200	300	ایالات متحده
حفاظت از اتصال کوتاه	بازیابی حفاظت از اتصال کوتاه	بار را قطع کنید
عملکرد متعادل	ولتاژ روشن روشن متوازن lifepo4	3.400	3.450	3.500	V
	ولتاژ روشن روشن متعادل لی-یون	4.170	4.190	4.220	V
	جریان متعادل	20		30	mA
درجه حرارت حفاظت (در داخل نصب شده)	مقدار حفاظت دما	_	75	_	℃
درجه حرارت حفاظت (در داخل نصب شده)	مقدار آزادسازی حفاظت از دما	_	53	_	℃
مقاومت داخلی	مقاومت داخلی حلقه تخلیه	_	10	20	آقای
خود مصرف کننده	حالت عملیاتی	_	20	50	uA
رطوبت کاری	محدوده عملیاتی معمولی	-20	_	70	℃
دمای ذخیره سازی	رطوبت کمتر از 90٪، بدون تراکم	-40	_	85	℃
اندازه برد محافظ	LWH	15010216			میلی متر

شرح عملکرد حفاظتی
محافظت در برابر شارژ بیش از حد: هنگامی که باتری در حالت شارژ است، ولتاژ همچنان بالا می رود.هنگامی که برد حفاظت تشخیص داد که ولتاژ هر سلولی از مقدار حفاظتی اضافه شارژ بیشتر است، برد حفاظت فوراً شروع به زمان بندی می کند.هنگامی که زمان به تاخیر حفاظت از شارژ بیش از حد برسد، برد محافظ لوله MOS شارژ را خاموش می کند، در آن زمان نمی توان آن را شارژ کرد.

بازیابی حفاظت از شارژ بیش از حد
پس از اینکه محافظ اضافه ولتاژ روی برد محافظ ظاهر شد، ولتاژ باتری در حالت استاتیک یا دشارژ باتری کاهش می یابد.هنگامی که برد محافظ تشخیص داد که هر ولتاژ کمتر از ولتاژ بازیابی محافظ شارژ اضافه است، برد محافظ سیگنالی را صادر می کند و لوله MOS شارژ را برای شارژ روشن می کند.

حفاظت از تخلیه بیش از حد
وقتی باتری در حالت دشارژ قرار می گیرد، ولتاژ همچنان پایین می آید.هنگامی که برد حفاظت تشخیص داد که ولتاژ هر سلولی کمتر از مقدار حفاظتی شارژ بیش از حد است، برد حفاظت بلافاصله شروع به زمان بندی می کند.هنگامی که زمان به تاخیر حفاظت از تخلیه بیش از حد برسد، سیگنال خروجی برد حفاظتی لوله MOS تخلیه را خاموش می کند، مدار قفل بار کار می کند، اما در این زمان نمی تواند تخلیه شود.بازیابی حفاظت از تخلیه بیش از حد: پس از اینکه محافظ تخلیه بیش از حد روی برد محافظ ظاهر شد، ولتاژ باتری در حالت استاتیک یا دشارژ باتری بالا می‌رود.وقتی برد محافظ تشخیص داد که هر ولتاژ بالاتر از
ولتاژ بازیابی حفاظت از تخلیه بیش از حد.در این زمان، بار یا شارژ را قطع کنید، برد محافظ سیگنالی را صادر می کند و لوله MOS شارژ را برای شارژ روشن می کند.

حفاظت در برابر جریان اضافه
هنگامی که باتری در حالت استاتیک یا دشارژ قرار می گیرد، جریان به طور ناگهانی افزایش می یابد.وقتی برد حفاظت تشخیص داد که جریان به مقدار حفاظتی اضافه جریان می رسد، برد حفاظت در آن زمان شروع به زمان بندی می کند.هنگامی که مدت زمان جریان در مدار به زمان تأخیر حفاظت از اضافه جریان برسد، سیگنال خروجی برد حفاظتی لوله MOS تخلیه را خاموش می کند و مدار قفل بار کار می کند.در این زمان، تخلیه نمی تواند انجام شود.

بازیابی حفاظت بیش از حد جریان
پس از ظاهر شدن محافظ جریان بیش از حد تخلیه بر روی برد محافظ، لوله MOS تخلیه خاموش می شود و جریان در حلقه 0 می شود. در این زمان، بار قطع یا شارژ می شود، سیگنال خروجی برد محافظ روشن می شود. لوله MOS را به تخلیه تخلیه کنید.
