برد محافظ باتری 24 ولت 72 ولت Lifepo4 8S 20S 24S 200A برای انرژی خورشیدی
  • برد محافظ باتری 24 ولت 72 ولت Lifepo4 8S 20S 24S 200A برای انرژی خورشیدی
  • برد محافظ باتری 24 ولت 72 ولت Lifepo4 8S 20S 24S 200A برای انرژی خورشیدی
  • برد محافظ باتری 24 ولت 72 ولت Lifepo4 8S 20S 24S 200A برای انرژی خورشیدی
  • برد محافظ باتری 24 ولت 72 ولت Lifepo4 8S 20S 24S 200A برای انرژی خورشیدی
برد محافظ باتری 24 ولت 72 ولت Lifepo4 8S 20S 24S 200A برای انرژی خورشیدی

برد محافظ باتری 24 ولت 72 ولت Lifepo4 8S 20S 24S 200A برای انرژی خورشیدی

محل منبع چین
گواهی CE/RoHS/UN38.3/MSDS/BIS
شماره مدل 8S 20S 24S 24V 72V 200A LIFEPO4 BMS
جزئیات محصول
سلسله::
3s-30s
کاربرد::
نیروی خورشیدی
جریان موجودی::
22-33 میلی آمپر
پورت مشترک::
آره

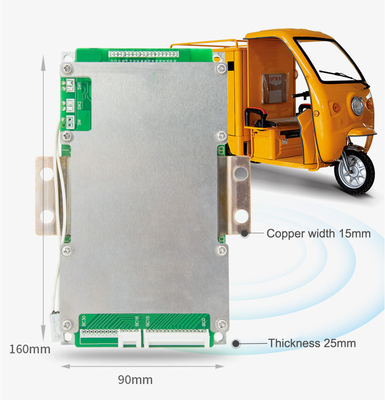

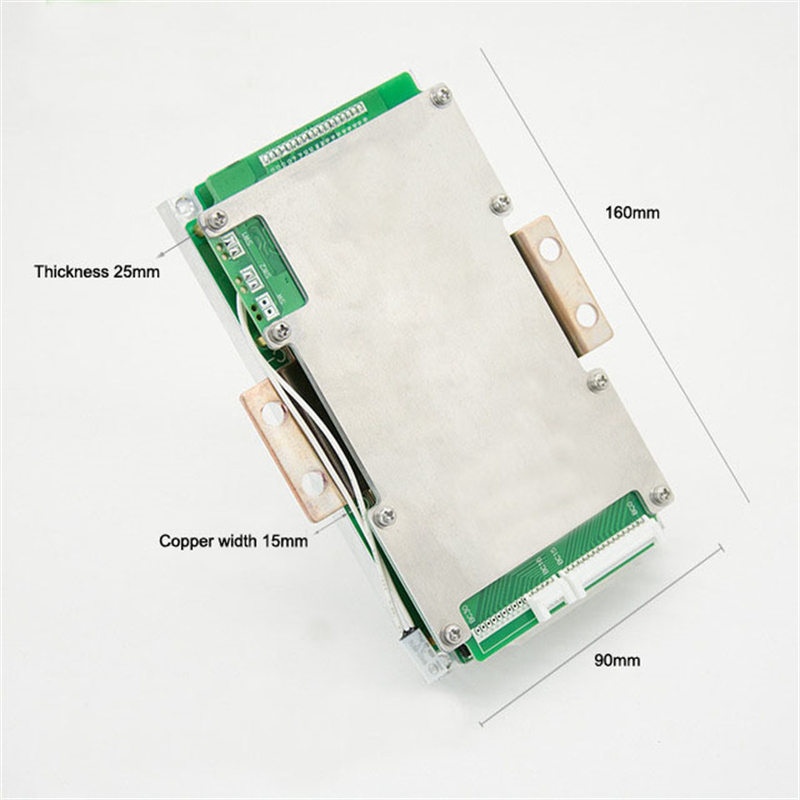

اندازه::
160*90*25 میلی متر
جریان تخلیه::
200A
برجسته کردن:

برد محافظ باتری 72 ولت Lifepo4

,

برد محافظ باتری 24S Lifepo4

,

برد محافظ باتری 24 ولتی 200 آمپر

شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش
1 کامپیوتر
قیمت
To be negotiated
جزئیات بسته بندی
بسته بندی شده در جعبه کارتن صادراتی
زمان تحویل
مورد مذاکره قرار گیرد
شرایط پرداخت
T/T، Western Union، MoneyGram
قابلیت ارائه
100000 عدد در ماه
توضیحات محصول

8S 20S 24S 24V 72V 200A سیستم مدیریت باتری LIFEPO4 BMS برد محافظ باتری لیتیوم Lifepo4



این BMS برای بسته های باتری برای اینورتر، دوچرخه های برقی و موتورسیکلت های برقی طراحی شده است.
باتری های لیتیومی با خواص شیمیایی مختلف، مانند یون لیتیوم، لیتیوم پلیمر.فسفات آهن لیتیوم و غیره. برد محافظ دارای ظرفیت بارگیری قوی است و حداکثر جریان تخلیه مداوم می تواند به 200A برسد.

● حفاظت از سری 3-30 سلولی
● عملکردهای مختلف حفاظتی برای شارژ و تخلیه
● تخلیه بیش از جریان، فرآیندهای عملکردی حفاظت از اتصال کوتاه سخت افزار
● سوئیچ کنترل تخلیه و موقعیت حفاظت از دمای تخلیه را ذخیره می کند.
● مصرف جریان ساکن بسیار کم
● حاوی عملکرد یکسان سازی شارژ

مزایای:
1. MOS هوشمند و قدرتمند، آی سی وارداتی، راه حل یکپارچه.
2. مجهز به سنسور دما، سوئیچ کنترل حفظ شده.
3. فروش کارخانه، هر چه مقدار بیشتر باشد، قیمت پایین تر است.
4. پشتیبانی از سفارشی سازی (اندازه PCB / مواد و طول سیم های تعادل و خط خروجی / جایگزینی مواد پوسته آلومینیومی / تغییر پارامترها / افزایش عملکرد ذخیره سازی داده ها)

شرح عملکرد حفاظتی
حفاظت از شارژ بیش از حد:

وقتی باتری در حالت شارژ است، ولتاژ همچنان بالا می رود.هنگامی که برد حفاظت تشخیص داد که ولتاژ هر سلولی از مقدار حفاظت اضافه شارژ بیشتر است، برد حفاظت فوراً زمان بندی را شروع می کند. هنگامی که زمان به تاخیر حفاظت شارژ بیش از حد رسید، برد محافظ لوله MOS شارژ را در آن زمان خاموش می کند. ، نمی توان آن را شارژ کرد.

بازیابی حفاظت از شارژ اضافه:

پس از اینکه محافظ ولتاژ بیش از حد روی برد محافظ ظاهر شد، ولتاژ باتری ادامه خواهد داشت
در حالت استاتیک یا دشارژ باتری پایین می آید.هنگامی که برد محافظ تشخیص داد که هر ولتاژ کمتر از ولتاژ بازیابی محافظ شارژ اضافه است، برد محافظ سیگنالی را صادر می کند و لوله MOS شارژ را برای شارژ روشن می کند.

حفاظت از تخلیه بیش از حد:

وقتی باتری در حالت دشارژ قرار می گیرد، ولتاژ همچنان پایین می آید.هنگامی که برد حفاظت تشخیص داد که ولتاژ هر سلولی کمتر از مقدار حفاظتی شارژ بیش از حد است، برد حفاظت بلافاصله شروع به زمان بندی می کند.هنگامی که زمان به تاخیر حفاظت از تخلیه بیش از حد برسد، سیگنال خروجی برد حفاظتی لوله MOS تخلیه را خاموش می کند، مدار قفل بار کار می کند، اما در این زمان نمی تواند تخلیه شود.

بازیابی حفاظت از تخلیه بیش از حد:

پس از اینکه محافظ تخلیه بیش از حد بر روی برد محافظ ظاهر شد، ولتاژ باتری کاهش می یابد
در حالت استاتیک یا دشارژ باتری بالا می رود.وقتی برد محافظ تشخیص دهد که هر ولتاژ بالاتر از ولتاژ بازیابی حفاظت تخلیه بیش از حد است.در این زمان، بار یا شارژ را قطع کنید، برد محافظ سیگنالی را صادر می کند و لوله MOS شارژ را برای شارژ روشن می کند.

حفاظت بیش از حد فعلی:
هنگامی که باتری در حالت استاتیک یا دشارژ قرار می گیرد، جریان به طور ناگهانی افزایش می یابد.وقتی برد حفاظت تشخیص داد که جریان به مقدار حفاظتی اضافه جریان می رسد، برد حفاظت در آن زمان شروع به زمان بندی می کند.هنگامی که مدت زمان جریان در مدار به زمان تاخیر حفاظتی بیش از جریان برسد، سیگنال خروجی برد حفاظتی لوله MOS تخلیه را خاموش می کند و مدار قفل بار کار می کند.در این زمان، تخلیه نمی تواند انجام شود.

بازیابی حفاظت بیش از حد فعلی:
پس از اینکه حفاظ تخلیه جریان بر روی برد محافظ ظاهر شد، لوله MOS تخلیه خاموش می شود و جریان در حلقه 0 می شود. در این زمان، بار قطع یا شارژ می شود، سیگنال خروجی برد محافظ روشن می شود. تخلیه لوله MOS به تخلیه.
موارد
حداقل
حداکثر
واحد
شرح
رطوبت کاری
-20
+70
℃
محدوده دمای کاری معمولی
دمای ذخیره سازی
-40
+85
℃
رطوبت
جریان تخلیه مداوم
200A
تخلیه بیش از حفاظت جریان
2 ~ 3 بار جریان تخلیه مداوم
+70
℃
محدوده دمای کاری معمولی
ماسفت
<10mΩ
جریان شارژ
200A
ولتاژ شارژ
باتری Lifepo4: سری * باتری لیتیوم یونی 3.65 ولت: سری * 4.2 ولت



محافظت در برابر شارژ بیش از حد:
ولتاژ تعادل:



ولتاژ تشخیص: Lifepo4: 3.75±0.05V یون لیتیوم: 4.25±0.05V
ولتاژ شروع: Lifepo4: ≥3.5V یون لیتیوم: ≥4.18V



زمان تاخیر تشخیص: 500 ~ 1500 میلی ثانیه
ولتاژ بازیابی: Lifepo4: <3.5V یون لیتیوم: <4.18V



ولتاژ بازیابی: Lifepo4: 3.55±0.05V یون لیتیوم: 4.15±0.05V
جریان تعادل: 22-33 میلی آمپر



حفاظت از تخلیه بیش از حد:
حفاظت بیش از حد فعلی:



ولتاژ تشخیص: Lifepo4: 2.2±0.1V یون لیتیوم: 2.7±0.1V
جریان تشخیص: 2 تا 3 برابر جریان تخلیه مداوم



زمان تاخیر تشخیص: 4000 ~ 6000 mS
زمان تاخیر تشخیص: 500 ~ 1500 میلی ثانیه



ولتاژ بازیابی: Lifepo4: 2.7±0.1V یون لیتیوم: 3.0±0.1V
شرایط بازیابی: شارژر را قطع کنید



حفاظت کوتاه:
حفاظت از دما



شرایط ماشه: اتصال کوتاه بار خارجی
حفاظت در دمای بالا تخلیه شارژ: 75±5℃



زمان تاخیر تشخیص: 300 ~ 600uS




شرایط بازیابی: بار را خارج کنید









برد محافظ باتری 24 ولت 72 ولت Lifepo4 8S 20S 24S 200A برای انرژی خورشیدی 0برد محافظ باتری 24 ولت 72 ولت Lifepo4 8S 20S 24S 200A برای انرژی خورشیدی 1برد محافظ باتری 24 ولت 72 ولت Lifepo4 8S 20S 24S 200A برای انرژی خورشیدی 2
