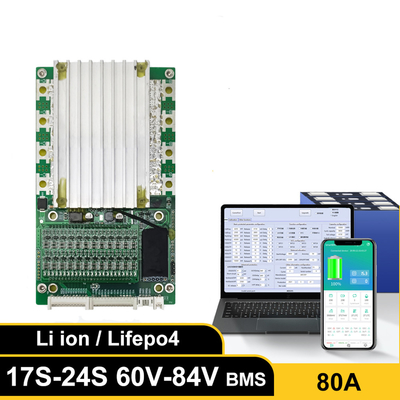

برد محافظ باتری هوشمند، BMS با متعادل کننده 17S-24S 80A با BT UART 60V 72V

Name: برد محافظ باتری هوشمند، BMS با متعادل کننده 17S-24S 80A با BT UART 60V 72V
Brand: Beijing Silk Road Enterprise Management Services Co., Ltd.
SKU: سیستم هوشمند BMS 17S-24S 80A
Availability: InStock

محل منبع	چین
گواهی	CE,FCC,RoHS,UN38.3,MSDS
شماره مدل	سیستم هوشمند BMS 17S-24S 80A

جزئیات محصول

ولتاژ::

60 ولت 72 ولت 84 ولت

جاری::

80A

وزن::

حدود 0.05 کیلوگرم

سازگار::

بسته باتری 17S-24S Lifepo4 و Li-ion

نوع::

bms pcba

نرم افزار::

سازگار با اندروید و IOS

برجسته کردن:

برد محافظ باتری 80A

برد محافظ باتری UART

24S BMS با بالانس

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

1 کامپیوتر

قیمت

To be negotiated

جزئیات بسته بندی

بسته بندی شده در جعبه کارتن صادراتی

زمان تحویل

مورد مذاکره قرار گیرد

شرایط پرداخت

T/T، Western Union، MoneyGram

قابلیت ارائه

100000 عدد در ماه

توضیحات محصول

برد محافظ باتری سیستم هوشمند BMS 17S-24S 80A با بالانس BT UART 60V 72V 84V

پارامتر محصول

منبع تغذیه: 10 تا 90 ولت

مصرف برق خواب: >50uA

تفاوت برآورد SOC: ± 5٪

دمای کارکرد: -40 ~ 85 ℃

متعادل: 60 میلی آمپر

محدوده جمع آوری ولتاژ سلول: 0 تا 5 ولت

تشخیص تفاوت: ± 10mV FS

محدوده جمع آوری ولتاژ باتری: 10 الی 90 ولت

تشخیص تفاوت: ± 100mV FS

محدوده جمع آوری جریان شارژ و دشارژ: ＞500A

تشخیص تفاوت: ± 2٪

مصرف برق کاری: کمتر از 1.5 وات

روش راه اندازی سیستم: سیگنال سوئیچینگ غیرفعال خارجی

محدوده جمع آوری دما: -40 تا 125 ℃

تشخیص تفاوت: ± 1℃

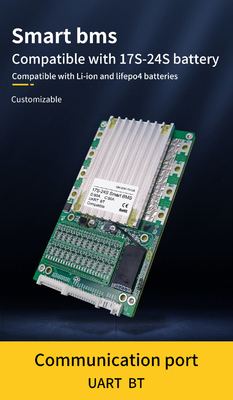

روش ارتباط: 1 پورت سریال UART، از پروتکل Modbus پشتیبانی می کند

پارامترهای توصیه شده

لیتیوم یون

➤شارژ قطع شد

تشخیص ولتاژ: 4.25 ولت

ولتاژ آزاد: 4.15 ولت

تاخیر تشخیص: 1000 میلی‌ثانیه

➤ترشح قطع می شود

تشخیص ولتاژ: 2.7 ولت ± 0.1 ولت

ولتاژ آزاد: 2.9 ± 0.1 ولت

تاخیر تشخیص: 1000 میلی‌ثانیه

➤ولتاژ شارژ

17S 18S 19S 20S 21S 22S 23S 24S * 4.2V

➤جریان تخلیه

80A

➤جریان شارژ

80A

Lifepo4

➤شارژ قطع شد

تشخیص ولتاژ: 3.65 ولت

ولتاژ آزاد: 3.55 ولت

تاخیر تشخیص: 1000 میلی‌ثانیه

➤ترشح قطع می شود

تشخیص ولتاژ: 2.4 ولت

ولتاژ آزاد: 2.6 ولت

تاخیر تشخیص: 1000 میلی‌ثانیه

➤ولتاژ شارژ

17S 18S 19S 20S 21S 22S 23S 24S * 3.6V

➤قطع اتصال کوتاه

اتصال کوتاه بار خارجی

تاخیر تشخیص: 250μS

روش رهاسازی: بار را جدا کنید

➤قطع جریان اضافه

80A×1.5-2.5 برابر

تاخیر: 3000mS

روش رهاسازی: بار را جدا کنید

➤فشار دیفرانسیل بازشو متوازن: 0.03-0.05 ولت

➤قطع دما

شارژ و تخلیه:≥75℃

دمای بازیابی: 50 ℃

محدوده تنظیم: -20 ℃ تا 85 ℃

مزایای محصول:

1. BMS با ماژول بلوتوث را می توان برای مشاهده پارامترهای باتری در تلفن استفاده کرد (سازگار با Android و IOS)

2. شما همچنین می توانید برنامه سیستم کاربردی خود را با توجه به نیاز خود توسعه دهید.ما می توانیم ارتباط اصلی را ارائه دهیم

پروتکل

3. عملکردهای حفاظتی اصلی BMS عبارتند از: حفاظت از شارژ بیش از حد، حفاظت از تخلیه بیش از حد، حفاظت از جریان اضافه، تعادل

حفاظت، حفاظت از اتصال کوتاه، حفاظت کنترل دمای NTC و غیره

4. نرم افزار APP می تواند پارامترهای سخت افزاری و نرم افزاری را تنظیم کند.

5. با بسته باتری Li-ion و Lifepo4 سازگار است.

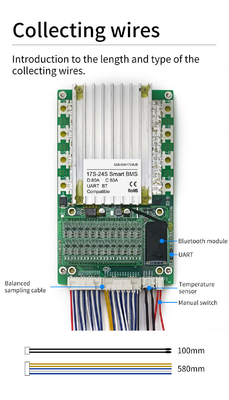

6. می تواند با بسته باتری لیتیوم 17S-24S سازگار باشد.طول کابل متعادل حدود 580 میلی متر است.علائم روی وجود دارد
هر کابل مانند B-، B1+، B2+……B16+، B+.این یک طراحی بسیار مناسب برای کابل های جوشکاری است.

7. تعادل استاتیک: با تنظیم اختلاف ولتاژ باتری بین 0.03 ولت تا 0.05 ولت، به طور خودکار عملکرد تعادل را روشن می کند.

هنگامی که تعادل روشن است، یک چراغ تعادل LED وجود خواهد داشت.

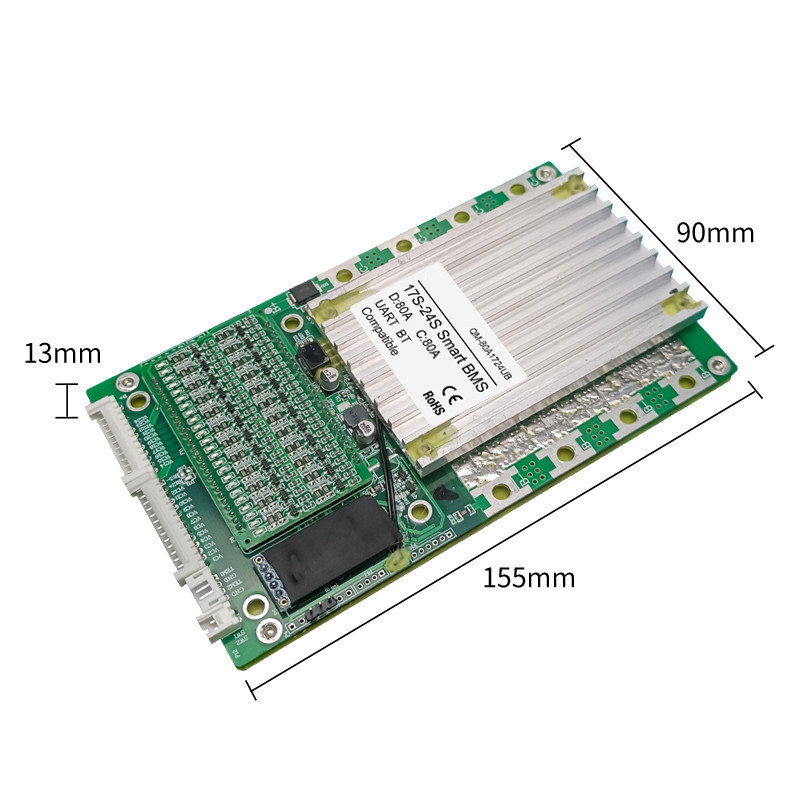

8. اندازه محصول: 155x90x13mm.برای نصب در هر اندازه بسته باتری مناسب است.

9. با بسته باتری 17S 18S 19S 20S 21S 22S 23S 24S سازگار است.

10. پارامترهای نمایش رابط اصلی برنامه:

1) ظرفیت کامل

2) ظرفیت باقیمانده

3) تعداد چرخه ها

4) شاخص سلامت

5) بالاترین ولتاژ سلول

6) کمترین ولتاژ سلول

7) حداکثر دما

8) حداقل دما

9) اضافه ولتاژ و ولتاژ پایین سلول

10) ولتاژ بیش از حد و کم ولتاژ بسته باتری

11) شارژ و تخلیه اضافه جریان

12) شارژ و تخلیه دمای بالا و دمای پایین

13) اتصال کوتاه، حفاظت از فشار دیفرانسیل

14) جریان تخلیه ثانویه

15) ولتاژ هر سلول

16) دمای زمان واقعی

17) درصد ظرفیت

18) نمایش ولتاژ و ظرفیت باتری

11. تنظیمات پارامتر حفاظت را می توان تغییر داد:

1) ولتاژ کل اضافه ولتاژ و ارزش حفاظتی کمتر از ولتاژ، تاخیر حفاظتی، ولتاژ آزادسازی، تاخیر آزادسازی

2) مقادیر حفاظت از اضافه ولتاژ و ولتاژ سلول، تاخیر حفاظتی، ولتاژ آزادسازی، تاخیر آزادسازی

3) درجه حرارت بالا و دمای پایین شارژ و تخلیه دمای حفاظت، تاخیر زمانی، دمای انتشار، انتشار

تاخیر انداختن.

4) مقدار حفاظت جریان اضافه شارژ و تخلیه، تاخیر، مقدار آزادسازی، تاخیر آزادسازی.

5) مقدار حفاظت جریان اضافه تخلیه ثانویه، تاخیر، مقدار آزادسازی، تاخیر آزادسازی.

6) مقدار حفاظت از اتصال کوتاه و فشار دیفرانسیل.

7) ولتاژ تعادل، فشار دیفرانسیل، تناسب، فعال کردن، سرعت کم، سرعت متوسط ​​و فشار بالانس سرعت کامل

دیفرانسیل.

8) پارامترهای سخت افزاری قابل تغییر: تعداد کل رشته ها، ظرفیت نامی، درصد انقباض حد بالا و پایین تکراری،

جریان بایاس، نرخ تنظیم ظرفیت کامل واقعی، درصد بازده انرژی شارژ و دشارژ، آهسته، متوسط ​​و سریع

خواب و سایر پارامترهای قابل تغییر

9) می تواند تنظیمات کارخانه را بازنشانی و بازیابی کند

12. راهنمای انگلیسی نرم افزار APP را برای تمامی خریدارانی که این محصول را سفارش دهند ارسال خواهیم کرد.

13. اگر تقاضای شما به 20 قطعه برسد، می توانیم به شما کمک کنیم طول و اندازه سیم های B و C را سفارشی کنید.

14. بسته شامل: BMS + ماژول بلوتوث + کابل.
