سیستم BMS لیتیوم
>
|
| محل منبع | CE |
| گواهی | RoHS, CCC, ISO |
| شماره مدل | سیستم BMS لیتیوم 3-4 S14.4V |

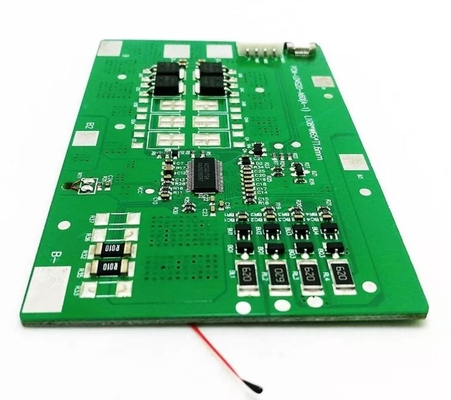

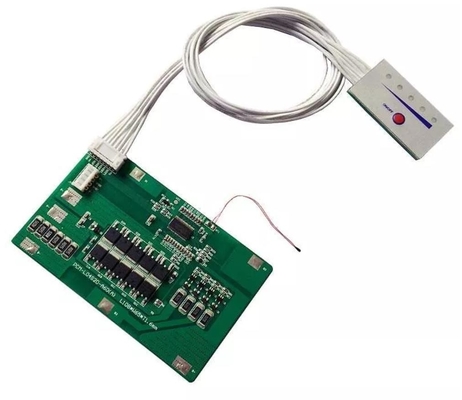

60A شارژ ثابت و جریان 11.1 ولت یا 14.4 ولت سیستم BMS لیتیوم با بسته باتری لیتیوم یونی برای 3S یا 4S
کاربرد: این BMS برای بسته باتری لیتیومی 3 سری 12.6 ولت (11.1) ولت یا 4S 16.8 ولت (14.4 ولت) با جریان تخلیه ثابت 60 آمپر است که برای Conveter یا سیستم انرژی خورشیدی استفاده می شود.
| خیر | مورد آزمون | معیار | ||
| لی-یون | lifepo4 | |||
| 1 | ولتاژ | ولتاژ شارژ | DC: 16.8 ولت 4.2 ولت / سلول | DC: 14.4V 3.6v/CV |
| تعادل ولتاژ برای تک سلولی | 4.20±0.025 ولت | 3.60±0.025 ولت | ||
| 2 | جاری | جریان تعادل برای تک سلولی | 5±42 میلی آمپر | |
| مصرف فعلی | ≤20μآ | |||
| حداکثر جریان شارژ مداوم | 50A | |||
| حداکثر جریان تخلیه مداوم | 50A | |||
| 3 | محافظت از شارژ بیش از حد | ولتاژ تشخیص بیش از حد شارژ برای تک سلولی | 4.25±0.025 ولت | 0.025 ± 3.9 ولت |
| زمان تاخیر تشخیص شارژ بیش از حد | 0.5S-2S | |||
| ولتاژ آزادسازی بیش از حد شارژ برای تک سلولی | 4.05±0.05 ولت | 0.05±3.8 ولت | ||
| 4 | حفاظت از تخلیه بیش از حد | ولتاژ تشخیص تخلیه بیش از حد برای تک سلولی | 2.5±0.08 ولت | 2.0±0.08 ولت |
| زمان تاخیر تشخیص تخلیه بیش از حد | 10mS-200mS | |||
| ولتاژ تخلیه بیش از حد برای تک سلولی | 3.0±0.1 ولت | 2.5±0.1 ولت | ||
| 5 | حفاظت بیش از جریان فعلی | ولتاژ تشخیص بیش از جریان | 0.025±0.2 ولت | 0.1±0.025 ولت |
| جریان تشخیص بیش از جریان | 30±150 آمپر | |||
| زمان تاخیر تشخیص | 5ms-20ms | |||
| شرایط رهاسازی | کاهش بار و شارژ مجدد | |||
| 6 | حفاظت کوتاه | شرایط تشخیص | اتصال کوتاه خارجی | |
| زمان تاخیر تشخیص | 200-500 ما | |||
| شرایط رهاسازی | کاهش بار و شارژ مجدد | |||
| 7 | مقاومت | مدار حفاظتی (MOSFET) | ≤20 مترΩ | |
| 8 | درجه حرارت | محدوده دمای عملیاتی | -40~+65ºC | |
| محدوده دمای ذخیره سازی | -40 ~ + 125 درجه سانتیگراد | |||
یادداشت ؛1. قبل از بسته باتری، لطفاً سلول خود را در شرایط سازگاری خوب درجه بندی کنید (ولتاژ باید متفاوت باشد
بیش از 0.05 ولت نباشد، امپدانس داخلی نباید بیشتر از 0.5 میلی آمپر باشد، اختلاف ظرفیت نباید بیشتر از 30 میلی آمپر باشد)
برای باتری NCM یا باتری لیتیوم یونی، ولتاژ اولیه نباید بیشتر از 4 ولت باشد و نباید از 3 ولت کاهش یابد.
باتری باید ابتدا به صورت موازی وصل شود و سپس اتصال سری انجام شود
2. ابتدا سیم B و سپس به ترتیب از 1 سلول مثبت به 4 سلول مثبت وصل کنید.
توجه: لطفاً این سیمها را به ترتیب بالا وصل کنید تا از آسیب احتمالی BMS باتری جلوگیری کنید.
